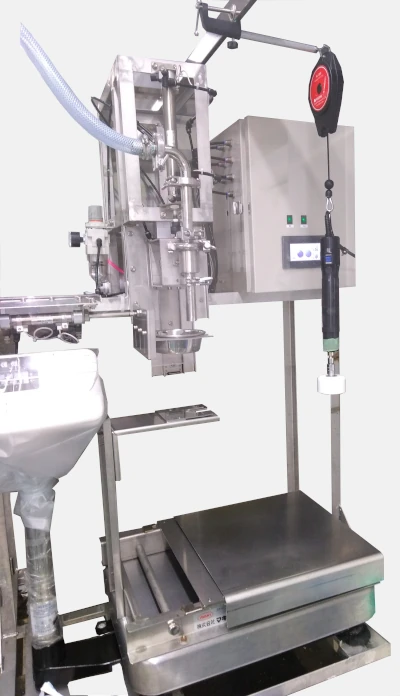

4L～20Lのポリ容器やBIB用の、サニタリ仕様のノズル昇降式液体充填機です。シンプルですが、十分な機能を持っています。ポンプ、バルブ、ノズルはヘルール継手のサニタリ仕様で、簡単に分解して洗浄可能。CIPでの熱水殺菌も可能
各種殺菌法に合わせた仕様変更も可能です
仕様
| シリーズ名 | サニタリ仕様ノズル昇降式液体充填機β10LTP-SN |
| 対象容器 | ・5, 10, 20L BIB容器、4, 5, 10, 20L ポリ容器、扁平ポリ容器、一斗缶など ・小さい容器の場合、充填ノズルの交換が必要な場合があります |
| 充填性能 | ・充填性能は仕様(モデル)により異なります。サニタリ仕様ポンプは吐出量が少ないため、他のLTP型充填機よりも少し充填時間が掛かります。速度が必要な場合は、吐出量が多い750Wサニタリ仕様ポンプをお勧めします ・充填速度: ポンプ型式(定格電力)により決まります ・充填速度・精度は、溶液の性質、溶液タンクの高さ、配管の太さ、ポンプの容量等様々な要因により変わるため、参考値です。 ・高度に制御されたノズル昇降、バルブ開閉、ポンプ制御機構により、高精度かつ高速の充填を達成しています。 ・最新の充填量補正システムにより、安心・高精度な充填を実現 |
| 秤 | 防塵防水秤を使用 |
| 充填ユニット | ・ノズル昇降式(最大5段昇降) ・ドリップレスノズルにより、液だれを強力に防止 (他の太さのノズルに交換可能。シンプルなパイプノズルにもできます) ・自動収納式液受け皿とはね防止版により液だれをさらに防止 ・配管・バルブ・ノズル: ヘルール継手のサニタリ仕様 |
| ポンプ | ・400Wサニタリ仕様ポンプ(簡単に分解洗浄可能) ・充填速度を求める場合は750Wサニタリ仕様ポンプに変更可能 ・インバーター制御 |
| 制御部 | ・3つの押しボタンとタッチパネルにより、簡単操作。分かり易いグラフィックス表示 ・高発泡性溶液用の対策プログラムも標準搭載 ・シーケンサとインバータの制御により充填速度を15段階に変速し、高速で正確な充填を実現 |
| フィルターハウジング | 非搭載。必要に応じて搭載可能 |
| 治具 | ・高精度治具搭載。作業者の負担を低減 ・固定具先端部分を交換することにより、様々に容器に対応 ・ご使用の容器に合わせて、3Dプリンターにより最適な固定具を作成しますので、あらゆる容器に対応できます(口が斜めの容器を除く)。 |
| 接液部 | ・ヘルール継手のサニタリ仕様(SUS304もしくはSUS316系)。様々な材質のホースが使用可能 ・CIPでの熱水殺菌仕様もできます |
| 架台 | ・ステンレス(SUS304)溶接架台。ブレーキ付きキャスターにより移動可能 ・充填機を囲う防塵ボックスも作成できます |
| 電源 | 単相100V15A コンセント |
| 必要設備 | 0.65MPa以上の圧縮空気が必要です。 |
| キャッパー | 容器に合わせた固定具と締め付けトルクの簡易キャッパーを機中に搭載できます |
| オプション | BIB容器を使用する場合、BIB内袋を膨らませるエアブローガンを搭載できます |
| 納期 | 約2カ月 |
| 参考価格 | お問い合わせ下さい。価格は仕様により異なります |
